สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ
โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ความรู้ดีๆ เพื่อคุณผู้หญิง ที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ

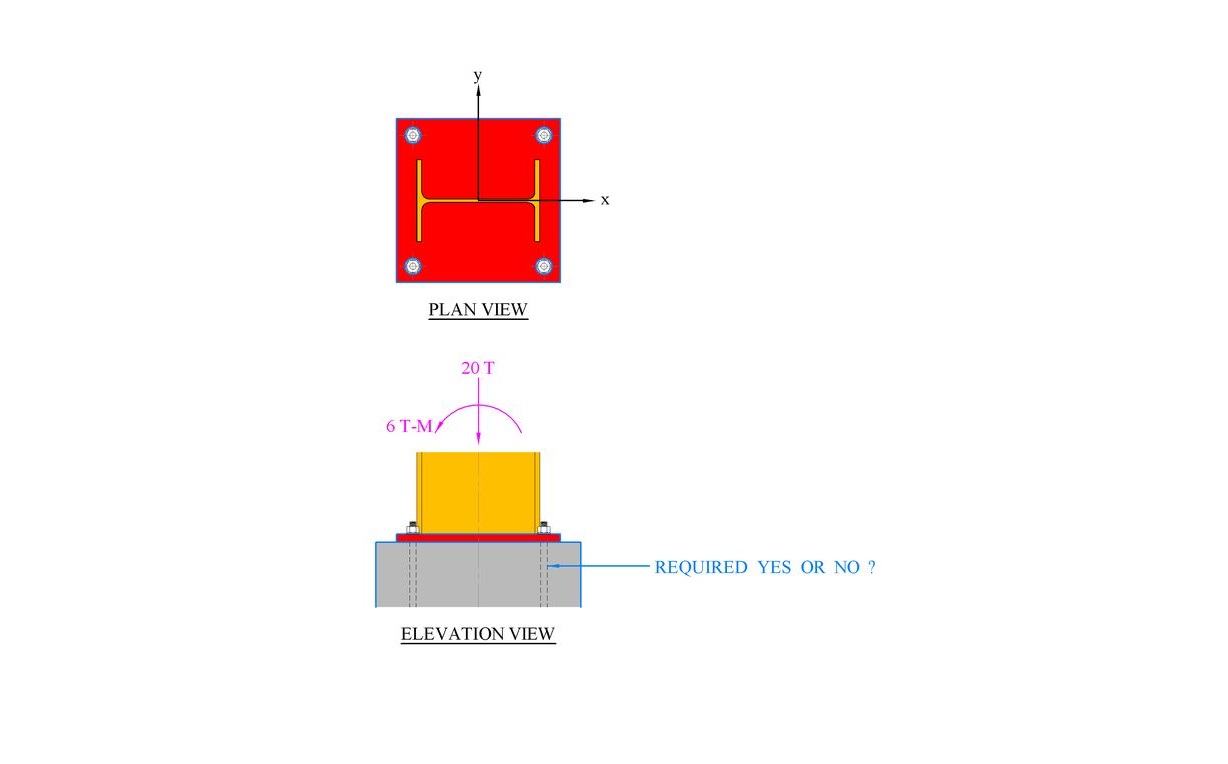

ในรูปๆ นี้เพื่อนๆ จะเห็นได้ว่าเป็นรูปโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างคานเหล็กรูปพรรณซึ่งมีขนาดความกว้างและยาวในแต่ละด้านที่เท่าๆ กันนั่นก็คือเท่ากับ 400 มม โดยที่เจ้าแผ่นเหล็กนี้จะต้องทำหน้าที่ในการรับแรงกระทำในแนวดิ่งมีค่าเท่ากับ 20 T และแรงโมเมนต์ดัดรอบแกน Y มีค่าเท่ากับ 6 T-M คำถามง่ายๆๆๆ ในวันนี้ของผมก็คือ โครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างคานเหล็กรูปพรรณนี้จำเป็นที่จะต้องมีสลักเกลียวแบบฝังยึดหรือ ANCHOR BOLT เพื่อช่วยทำหน้าที่ในการรับแรงดึงที่เกิดขึ้นหรือไม่ ?
ทั้งนี้เพื่อนๆ ยังสามารถที่จะให้เหตุผลต่างๆ หรือ อาจจะทำการสเก็ตช์ภาพประกอบคำตอบเพื่อใช้อธิบายเพิ่มเติมได้ แล้วยังไงวันพรุ่งนี้ผมจะขออนุญาตมาทำการเฉลยคำถามข้อนี้ให้แก่เพื่อนๆ ทุกคนได้รับทราบพร้อมๆ กันนะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันเสาร์
#ถามตอบชวนสนุก
#ปัญหาโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างคานเหล็กรูปพรรณ
ADMIN JAMES DEAN
คำตอบ
เป็นอย่างไรกันบ้างเอ่ย หากเพื่อนๆ ได้มีโอกาสย้อนกลับไปอ่านโพสต์ของผมเมื่อวันอังคารที่ผ่านมาก็จะเห็นได้ว่าคำถามข้อนี้นั้นง่ายมากๆ เลยใช่มั้ย ดังนั้นวันนี้เราจะมาทำการตรวจสอบดูว่าเจ้าโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างคานเหล็กรูปพรรณนี้จำเป็นที่จะต้องมีสลักเกลียวแบบฝังยึดเพื่อช่วยทำหน้าที่ในการรับแรงดึงที่เกิดขึ้นหรือไม่ไปพร้อมๆ กันนะครับ
ก่อนอื่นเรามาทบทวนกันดูสักนิสนึงก่อนเพราะเมื่อวันจันทร์ที่ผ่านมานั้นผมได้ทำการอธิบายไปแล้วว่า เมื่อใดก็ตามที่โครงสร้างแผ่นเหล็กที่จะต้องทำหน้าที่ในการรองรับแรงกดสำหรับโครงสร้างเสาเหล็กรูปพรรณซึ่งจะต้องรับทั้งค่าแรงกระทำตามแนวแกนและค่าแรงดัดพร้อมๆ กัน แน่นอนว่าก็จะทำให้เกิดค่า “ระยะเยื้องศูนย์” หรือ ECCENTRICITY ขึ้นทันที ซึ่งเราจะสามารถทำการแบ่งลักษณะของการเยื้องศูนย์นี้ออกได้เป็น 3 กรณีหลักๆ นั่นก็คือ
กรณีที่ 1
เมื่อคำนวณระยะเยื้องศูนย์ออกมาแล้วพบว่ามีค่าที่ไม่มากไปกว่าระยะ N/6 พูดง่ายๆ ก็คือ ค่า e นั้นค่อนข้างที่จะน้อยมากๆ เลยหรือจะสามารถเขียนให้อยู่ในรูปแบบของสมการได้ว่า
e ≤ N/6
ค่าหน่วยแรงเค้นที่จะเกิดใต้โครงสร้างแผ่นเหล็กจะมีค่าเป็นหน่วยแรงเค้นอัดทั้งหมดเลยและเราจะสามารถทำการคำนวณหาค่าหน่วยแรงเค้นอัดสูงสุดที่เกิดขึ้นซึ่งจะมีค่าเท่ากับ
fb,max = P×(1 + 6×e/N)/(B×N)
สำหรับกรณีที่เมื่อทำการคำนวณหาค่า e แล้วพบว่าค่าๆ นี้มีค่าที่น้อยกว่าระยะ N/6 หรือจะสามารถเขียนให้อยู่ในรูปแบบของสมการได้ว่า
e = N/6
สำหรับกรณีนี้ค่าหน่วยแรงเค้นที่จะเกิดใต้โครงสร้างแผ่นเหล็กจะมีค่าเป็นหน่วยแรงเค้นอัดทั้งหมด ซึ่งค่าหน่วยแรงเค้นต่ำที่สุดที่เกิดขึ้นก็จะมีค่าเท่ากับ 0 พอดิบพอดีเลย ซึ่งเราจะสามารถทำการคำนวณหาค่าหน่วยแรงเค้นอัดสูงสุดที่เกิดขึ้นซึ่งจะมีค่าเท่ากับ
fb,max = 2×P/(B×N)
กรณีที่ 2
เมื่อคำนวณระยะเยื้องศูนย์ออกมาแล้วพบว่ามีค่าที่มากกว่า N/6 แต่ก็ไม่มากไปกว่าหรือเต็มที่เลยก็คือออกมามีค่าเท่ากับระยะ N/2 เลย ซึ่งพูดง่ายๆ ก็คือ ค่า e นั้นจะมีค่าอยู่ในเกณฑ์ปานกลางหรือจะสามารถเขียนให้อยู่ในรูปแบบของสมการได้ว่า
N/6 < e ≤ N/2
หากผลจากการคำนวณออกแบบโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างเสาเหล็กรูปพรรณนั้นออกมาเป็นดังกรณีนี้ ทั้งนี้เราก็จะต้องทำการคำนวณหาค่าขนาดของความยาวของส่วนฐานของค่าแรงเค้นอัดนี้เสียใหม่โดยที่ผมจะเรียกค่าๆ นี้ว่าค่า k×Z ก็แล้วกัน ซึ่งเราจะสามารถทำการคำนวณหาค่าหน่วยแรงเค้นอัดสูงสุดที่เกิดขึ้นซึ่งจะมีค่าเท่ากับ
fb,max = 2×P/(B×k×Z)
กรณีที่ 3
เมื่อคำนวณระยะเยื้องศูนย์ออกมาแล้วพบว่ามีค่าที่มากกว่า N/2 พูดง่ายๆ ก็คือ ค่า e นั้นจะมีค่าอยู่ในเกณฑ์ที่สูงหรือจะสามารถเขียนให้อยู่ในรูปแบบของสมการได้ว่า
e > N/2
สำหรับกรณีนี้ค่าหน่วยแรงเค้นที่จะเกิดใต้โครงสร้างแผ่นเหล็กจะมีทั้งค่าหน่วยแรงเค้นอัดและดึงด้วย ซึ่งค่าหน่วยแรงเค้นต่ำที่สุดที่เกิดขึ้นก็จะมีค่าเป็นหน่วยแรงเค้นดึง ซึ่งเราทราบดีว่าคอนกรีตไม่สามารถที่จะต้านทานแรงดึงที่เกดขึ้นได้ ดังนั้นเราจะต้องอาศัยสลักเกลียวแบบฝังยึดหรือ ANCHOR BOLT ให้เข้ามาช่วยทำหน้าที่ในการรับแรงดึงที่เกิดขึ้นนี้ ส่วนค่าหน่วยแรงเค้นสูงสุดที่เกิดขึ้นก็จะมีค่าเป็นหน่วยแรงเค้นอัดซึ่งเรายังสามารถอาศัยคอนกรีตให้ทำหน้าที่รับไปได้โดยที่ไม่มีปัญหาใดๆ นะครับ
ดังนั้นในปัญหาในวันนี้เราจะพบว่าค่า N นั้นจะมีค่าเท่ากับ 400 มม หรือ 0.40 เมตร ส่วนระยะของการเยื้องศูนย์หรือค่า e ก็จะสามารถทำการคำนวณหาได้จากการนำเอาค่าของแรงโมเมนต์ดัดส่วนด้วยค่าแรงกระทำในแนวดิ่ง ดังนั้นค่า e ก็จะมีค่าเท่ากับ
e = M/P = 6/20 = 0.30 M
ซึ่งเมื่อทำการเปรียบเทียบกับทั้ง 3 กรณีข้างต้นก็จะพบว่าค่าการเยื้องศูนย์นั้นจะตกอยู่ในกรณีที่ 3 ซึ่งก็คือ กรณีที่ค่าการเยื้องศูนย์นั้นออกมามีค่ามากกว่าระยะกึ่งหนึ่งของค่าระยะ N ซึ่งก็คือ
e > N/2 = 0.40/2 = 0.20 M
สรุปก็คือ เจ้าโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างคานเหล็กรูปพรรณนี้จำเป็นที่จะต้องมีสลักเกลียวแบบฝังยึดเพื่อช่วยทำหน้าที่ในการรับแรงดึงที่เกิดขึ้นนั่นเองครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอาทิตย์
#ถามตอบชวนสนุก
#ตอบปัญหาโครงสร้างแผ่นเหล็กที่จะทำหน้าที่รองรับแรงกดสำหรับโครงสร้างคานเหล็กรูปพรรณ
ADMIN JAMES DEAN
